            TH2839系列20Hz-10MHz精密阻抗分析儀

            ■ 高精度:自動平衡電橋技術,四端對測試配置
            ■ 高穩定性和一致性:高達15個測試量程配置
            ■ 高速度:最快7.7ms的測試速度
            ■ 高分辨:7英寸,800×600分辨率
            ■ 多功能參數列表掃描
            ■ 多參數圖形化掃描功能
            ■ 變?nèi)荻O管自動極性功能
            ■ 10檔分選功能,分選結果聲光報警
            ■ 存儲空間:內置:40組設定文件USB擴展:500組設定文件、數據記錄文件、圖片文件
            ■ Ls-RDC同時測試
            ■ 高兼容性:支持SCPI指令集,兼容KEYSIGHT E4980A、E4980AL、HP4284A等

            TH2839系列20Hz-10MHz精密阻抗分析儀

            產品概述
            • 簡介

            • ■ TH2839系列采用阻抗測量范圍最寬的自動平衡電橋技術,其0.05%的基本精度、20Hz—10MHz的頻率范圍可以滿足元件與材料的測量要求,是電子元器件設計、檢驗、質量控制和生產測試的強有力工具。它的優良性能和功能為電路的設計和開發以及材料(電子材料和非電子材料)的研究和開發提供了強有力的工具。TH2839以其卓越的性能可以實現商業標準和軍用標準如IEC和MIL標準的各種測試。

              ■ 短視頻介紹:https://v.youku.com/v_show/id_XNDYxNDYyMzU2OA==.html



              功能特點

              A. 高精度

              自動平衡電橋與普通LCR電橋相比,它能在更寬的頻率范圍內保證更高的頻率精度!下圖以同惠電橋?yàn)槔?,?duì)比了自動平衡電橋與普通電橋在0-10MHz頻率范圍內的精度差別。目前同惠的自動平衡電橋有TH2839系列、TH2838系列和TH2828系列。



              B. 高穩定性和高一致性



              C. 高速度



              D. 功能與界面



              E. 材料介電常數測試

              TH2839系列配合專用材料測試夾具TH26077以及上位機軟件可方便、精確的測量材料在不同頻率下的介電常數。



              F. 選配附件




              G. 上位機軟件

                 a) 通用上位機軟件

                   測試方式:


                          文件保存:


              硬件連接方式:RS232C、USB、GPIB、LAN

              數據圖像保存格式:TXT、XLS、MDB、CSV、BMP、JPG、PNG

              其它功能:自動記錄、設置文件保存、用戶管理等


                 b) 壓電陶瓷上位機軟件

                   分析設置:



              分析結果:



                 c) 阻抗分析軟件(等效電路分析軟件)

              現實生活中不同類型的器件可以被等效成簡單的3-4個器件組成的電路模型。阻抗分析儀上位機提供了7種基本的電路模型用于等效這些器件。本軟件還提供了自動匹配功能,即如果被測件為黑盒時,本軟件自動匹配與之最符合的模型并進行參數的計算。您可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比,還可以通過您輸入的參數按照您選擇的模型進行擬合。此功能等效的電路模型可以直接輸出成TXT文檔方便用戶保存使用。


            • 應用

            • ■ 無源元件:

                  電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析

              ■ 半導體元件:

                  LED驅動集成電路寄生參數測試分析;變?nèi)荻O管的C-VDC特性;晶體管或集成電路的寄生參數分析

              ■ 其它元件:

                  印制電路板、繼電器、開關、電纜、電池等的阻抗評估

              ■ 介質材料:

                  塑料、陶瓷和其它材料的介電常數和損耗角評估

              ■ 磁性材料:

                  鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估

              ■ 半導體材料:

                  半導體材料的介電常數、導電率和C-V特性液晶材料:液晶單元的介電常數、彈性常數等C-V特性



            • 技術參數

            • 產品型號

              TH2839

              TH2839A

              測試信號源

              信號源輸出阻抗

              100Ω, ±1% @1kHz

              測試頻率

              范圍

              20Hz-10MHz

              20Hz-5MHz

              分辨率

              20.0000Hz - 99.9999Hz             1mHz

              100.000Hz - 999.999Hz             10mHz

              1.00000kHz - 9.99999kHz          100mHz

              10.0000kHz - 99.9999kHz          1Hz

              100.000kHz - 999.999kHz          10Hz

              1.00000MHz - 10.00000MHz      100Hz

              AC測試信號模式

              額定值(ALC OFF):設定電壓為測試端開路時Hcur電壓,設定電流為測試端短路時從Hcur流出電流

              恒定值(ALC ON): 保持DUT上電壓與設定值相同,保持DUT上電流與設定值相同

              AC信號

              電壓范圍

              F≤2MHz  5mVrms-- 2Vrms F >2MHz  5mVrms -- 1Vrms

              分辨率

              5mVrms -- 0.2Vrms                     100μVrms

              0.2Vrms -- 0.5Vrms                     200μVrms

              0.5Vrms -- 1Vrms                        500μVrms

              1Vrms -- 2Vrms                           1mVrms

              電流范圍

              50μArms -- 20mArms

              分辨率

              50μArms -- 2mArms                    1μArms

              2mArms -- 5mArms                     2μArms

              5mArms -- 10mArms                   5μArms

              10mArms -- 20mArms                 10μArms

              Rdc測試

              電壓范圍

              100mV — 2V

              分辨率

              100μV

              電流范圍

              0mA— 20mA

              分辨率

              1μA

              DC偏置

              電壓范圍

              0V — ± 40V

              分辨率

              0V -- 5V                                       100μV

              5V -- 10V                                     1mV

              10V -- 20V                                   2mV

              20V -- 40V                                   5mV

              電流范圍

              0mA— ± 100mA

              分辨率

              0 A -- 50mA                                 1μA

              50mA -- 100mA                           10μA

              電壓源

              電壓范圍

              -10V -- 10V

              分辨率

              1mV

              電流范圍

              -45mA -- +45mA

              輸出阻抗

              100Ω

              顯示器

              尺寸/類型

              7英寸 (對角線)TFT LCD顯示器

              比例

              16:9

              分辨率

              800×RGB×480

              測量功能

              測試參數

              Cp-D,Cp-Q,Cp-G,Cp-Rp

              Cs-D,Cs-Q,Cs-Rs

              Lp-D, Lp-Q, Lp-G, Lp-Rp,   Lp-Rdc

              Ls-D, Ls-Q, Ls-Rs, Ls-Rdc,   Rdc

              R-X, Z-θd, Z-θr

              G-B, Y-θd, Y-θr

              Vdc-Idc

              數學功能

              A(X+B)+C, X為測試參數,A、B、C為輸入?yún)?shù)

              等效電路

              串聯、并聯

              偏差測量

              與標稱值的絕對偏差Δ,與標稱值的百分比偏差Δ%

              校準功能

              開路OPEN、短路SHORT、負載LOAD

              量程選擇

              自動AUTO、手動HOLD

              量程

              LCR

              100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ,共15檔

              Rdc

              1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ,共15檔

              觸發模式

              INT、MAN、EXT、BUS

              觸發延遲

              0 s -- 999 s,分辨率100us

              測試端配置

              四端對

              測試電纜長度

              0m, 1m, 2m

              測量平均

              1-255次

              測量時間

              (ms)

              速度模式

              20Hz

              100Hz

              1kHz

              10kHz

              100kHz

              1MHz

              10MHz

              FAST

              330

              100

              20

              7.7

              5.7

              5.6

              5.6

              MED

              380

              180

              110

              92

              89

              88

              88

              LONG

              480

              300

              240

              230

              220

              220

              220

              測量顯示范圍         a   1×10-18;  E     1×1018

              Cs, Cp

              ±1.000000 aF -- 999.9999 EF

              Ls,Lp

              ±1.000000 aH -- 999.9999 EH

              D

              ±0.000001 -- 9.999999

              Q

              ±0.01 -- 99999.99

              R, Rs, Rp, X, Z, Rdc

              ±1.000000 aΩ -- 999.9999 EΩ

              G,B,Y

              ±1. 000000 aS --  999.9999 ES

              Vdc

              ±1.000000 aV -- 999.9999 EV

              Idc

              ±1.000000 aA -- 999.9999 EA

              θ r

              ±1.000000 a rad -- 3.141593   rad

              θ d

              ±0.0001 deg -- 180.0000 deg

              Δ%

              ±0.0001% -- 999.9999%

              t

              -99.99℃ -- 1000.00℃

              Turn Ratio (待擴展)

              ±0.000000 -- 1000.000

              基本測量準確度

              0.05%(詳見說明書)

              列表掃描

              掃描點數

              最多201點

              掃描參數

              測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流

              第二掃描參數

              無、量程方式、測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流、直流源電壓。

              注:已選擇的第一掃描參數參數不能再選為第二掃描參數。

              觸發模式

              順序SEQ

              當一次觸發后,在所有掃描點測量。/EOM/INDEX只輸出一次。

              步進STEP

              每次觸發執行一個掃描點測量。每點均輸出/EOM/INDEX,但列表掃描比較器結果只在最后的/EOM才輸出。

              列表掃描比較器

              可為每個掃描點設置一對下限和上限。

              可選擇:通過第一掃描參數判斷/通過第二參數判斷/不用于每一極限。

              列表掃描時間標記

              在順序模式中,將觸發點設定為0時,通過定義時間就可在每個測量點記錄測量開始的時間。

              圖形掃描分析

              掃描點數

              51、101、201、401、801點可選

              掃描軌跡

              主/副參數可選擇

              顯示范圍

              自動、鎖定

              坐標標尺

              對數、線性

              掃描參數

              頻率、ACV、ACI、DCV   BIAS/DCI BIAS、直流電壓源

              掃描結果顯示

              主/副參數最大值/最小值、設定點主/副參數值

              掃描圖形存儲

              掃描圖形可存儲于儀器內部FLASH、外部USB存儲器或上傳上位機。

              比較器

              Bin分檔

              主參數

              9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT

              副參數

              HIGH、IN、LOW

              Bin極限設置

              絕對值、偏差值、百分偏差值

              Bin計數

              0 -- 999999

              PASS/FAIL指示

              滿足主參數為9 BIN之一、副參數為IN,前面板PASS燈ON,否則FAIL   ON

              測量輔助功能

              數據緩沖存儲功能

              201個測量結果可分批讀取

              保存/調用功能

              40組儀器內置非易失存儲器測試設定文件

              500組儀器USB存儲器測試設定文件/截屏圖形/記錄文件

              鍵盤鎖定功能

              可鎖定前面板按鍵

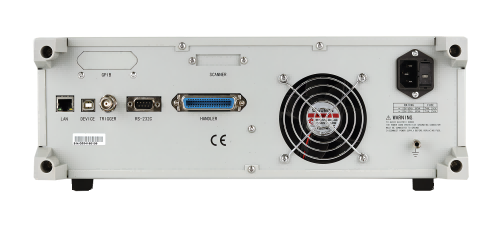

              接口

              USB HOST端口

              通用串行總線插座,A類;FAT16/FAT32格式。U盤存儲或條形碼掃描

              USB DEVICE端口

              通用串行總線插座,小型B類(4個接觸位置);與USBTMC-USB488和USB 2.0相符合,陰接頭用于連接外部控制器。

              LAN

              10/100BaseT以太網,8引腳,兩種速度選擇

              HANDLER接口

              用于Bin分檔信號輸出

              外部DC BIAS控制

              控制TH1778/TH1778S偏置電流源,最多一臺TH1778+5臺TH1778S (120A MAX)

              RS232C

              標準9針,交叉

              GPIB (選件)

              24針D-Sub端口(D-24   類),陰接頭與IEEE488.1、2和SCPI兼容。

              SCANNER(選件)

              與TH2819X、TH2829X SCANNER接口兼容


              基本準確度因子曲線:


              注:測試信號電平: 0.3Vrms – 1Vrms

                 上部數值(無括號的數值)適用于中速和慢速,下部數值(括號中的數值)適用于快速。

            • 附件

            • 標配
              配件名稱型號



              四端帶卡夾具TH26005C



              夾具TH26047



              短路片TH26010



              帶盒四端絕緣帶鎖Kelvin測試線TH26011BS



              選配
              配件名稱型號



              磁環夾具TH26008A



              帶盒貼片測試線TH26009B



              電介質測試夾具TH26077
